AP用L曲げ/計算ソフト/２”インチベンド金型説明・計算ソフト／金型使用上の注意

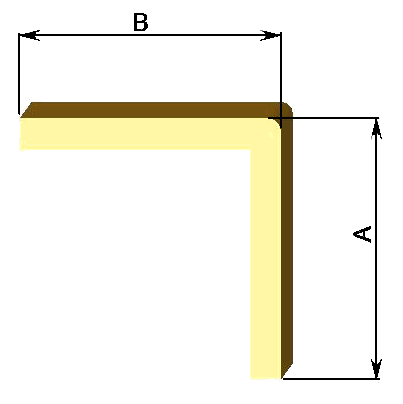

板厚＝ mm 材質＝実測（予想）板厚＝ mm 伸び係数＝ mm Ａ＝ mm Ｂ＝ mm 伸び値＝ mm 展開長＝ mm 　　 PZA＝mm 切り離し位置：ZE＝mm ＊加工可否判定曲げ幅　ＷＷ＝ mm Ａ’＝ mm Ｂ’＝ mm 補正：伸び値＝ mm 補正：展開長＝ mm 　　　補正：PＺＡ＝ mm 補正切り離し位置：ZE＝mm : ＰＺ_Ａ＝ＡＰ１００での曲げ位置入力座標	曲げ角度９０°下降端入力値
	板厚	材質	下降端	角度変化
	ｔ０．５	ＳＰＣＣ	３．００	５０′
		ＳＵＳ３０４	２．９０	５０′
		ＡＬ５０５２	２．８０	１０′

	ｔ０．８	ＳＰＣＣ	３．５５	３０′
		ＳＵＳ３０４	３．５０	４５′
		ＡＬ５０５２	３．３０	１°
	ｔ１．０加工はダイｔ１．２用を使用
	ｔ１．０	ＳＰＣＣ	５．０５	２０′
		ＳＵＳ３０４	４．６５	２０′
		ＡＬ５０５２	４．４０	５０′

	ｔ１．２	ＳＰＣＣ	４．２５	３０′
		ＳＵＳ３０４	４．５０	１０′
		ＡＬ５０５２	４．１０	２０′
	ｔ１．５加工はダイｔ１．６用を使用
	ｔ１．６	ＳＰＣＣ	４．９０	５０′
	ｔ１．５	ＳＵＳ３０４	５．３０	２０′
	ｔ１．５	ＡＬ５０５２	４．９０	３０′
	角度変化は下降端量を０．０５ｍｍ変えた時の変化量
