運用提案例２ −スケジュール生産−
“２度と同じ部品の製作依頼のない”（ 「加工順」を重視したグループ化）
　 　
【受電盤】
（部品構成）
・パーツ総数　 ：　８
・SPC1.6mmの パーツ数　 ：　８
・製作数　　 　 ：　 1
１：
 ベンドモデルファイルを取得する

AP自動プロ担当
  ＡＰ自動プロ担当者の役割
：展開図、ブランクCAM及び曲げCAMデータ作成
２： 「全自動」機能で曲げデータを自動生成する。
３： 「手動」機能で曲げデータを編集する。
４： 「一括段取り設定」機能で一括金型段取り化するパーツ群（通し/箱）を抽出する。
５： 「一括段取り（リピート取得）」機能で一括金型レイアウトを自動生成する。
６： 一括金型段取りバーコード帳票をプリントアウトする。


７ ：
 曲げ形状（通し/箱）ごとに仕分けされたパーツをベンダー前に運搬する。

８：
 パーツごとの曲げデータを取得する。

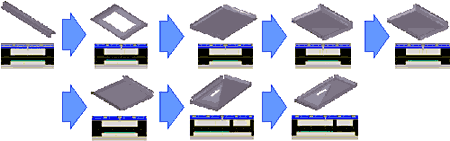

従来の自動工程生成機能では．．．
パーツ毎に段取り変えが必要でした

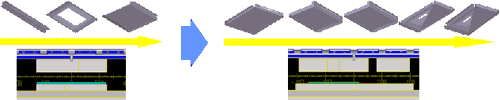

「多品目一括金型段取り」機能を使うと．．．
抽出したパーツ群毎に金型レイアウトを自動作成します。
