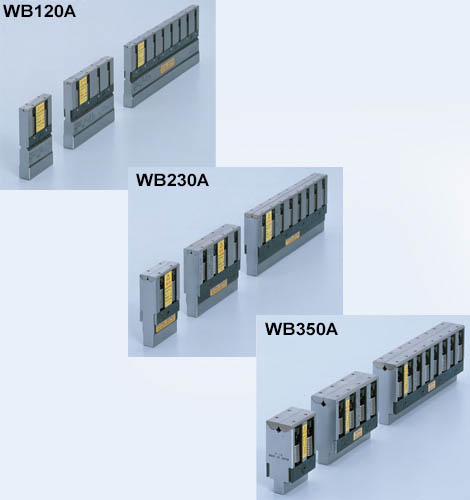

ウイングベンドWB120A/230A/350A


ウイングベンド加工サンプル
仕様
型式 WB120A WB230A WB350A
V幅   mm 6相当 10相当 15相当
加工
板厚
SPCC mm 0.5~1.2 0.5~2.3 1.0~3.2
SUS mm 0.5~1.0 0.5~2.0 1.0~3.0
アルミ mm 0.5~1.0 0.5~2.0 1.0~3.0
最小加工角度 80°
金型長さ   mm 50,100,200,500
金型幅    mm 12 22 35
金型高さ   mm 80 80 80
金型耐圧 1000kN/m
ホルダー FEAT AFH
ダイホルダー
分割1V
ダイホルダーR
専用レール × × ×

* WINGBEND AタイプはFEAT AFHダイホルダー【推奨】とご使用ください。

* No.330 標準サッシ用1V ダイホルダーに取り付けて使用することはできません。

*NT付きの機械はダイレクトモードで加工してください。

*曲げ伸び値はV曲げと多少異なります。実際に曲げて確認が必要です。
