AGRIP-A/M
アマダベンディングマシン用 中間板
-AMADA STANDARD GRIP-

グリップシリーズ必要個数

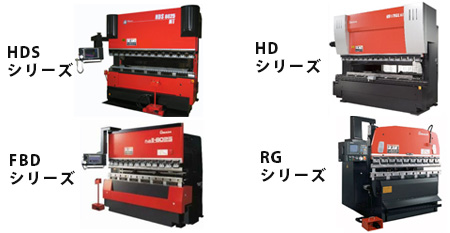

HDS・HDシリーズ
RG・FBDシリーズ
テーブル長 | 必要個数 |
---|---|
2.0 m | 10 |
2.5 m | 13 |
3.0 m | HDS:16 HD:15 |
4.0 m | 21 |
テーブル長 | 必要個数 |
---|---|
1.2 m | 6 |
2.0 m | 10 |
2.4 m | 12 |
3.0 m | 15 |
4.0 m | 20 |
AGRIP上部テーブル 締め金 形状参考表

※1 上部テーブル締め金は機種・仕様や製造年月により変更されている場合がありますので、必ず現品を確認してから手配を行ってください。
※2 特殊機には、上記締め金以外の物が使われている場合がありますので注意してください。
※3 上部テーブル締め金の六角穴付ボルト、およびスプリングは現品を使用します。
機種 | 仕様 | GRIP用締め金(タイプA) | GRIP用締め金(タイプC) |
---|---|---|---|
![]() |
![]() |
||
RG | 2512〜1253*1 | ○ | ○ |
1503〜4004 | ○ | ||
FBDT・U | 2512〜1253*2 | ○ | ○ |
1503〜4006 | ○ | ||
FBDV | 3512〜1030 | ○ | |
1253〜2004 | ○ | ||
SPH | 30/60*3 | ○ | ○ |
F-BEST | 1503〜4006 | ○ | |
HDS | 5020〜2203 | ○ | |
2204 | ○ | ||
FMBU | 184/3613 | ○ |
