軽量Ｗデッキヘミングダイ　軽量ヘミング金型シリーズ

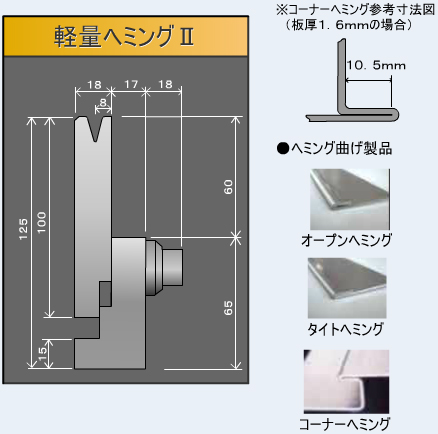

軽量ヘミングⅡ仕様

Ｖ幅		Ｖ＝６		Ｖ＝８
角度		３０°
肩Ｒ		１Ｒ
高さ		１２５ｍｍ
サイズ		Ｌ(８３５ｍｍ)	S(４１５ｍｍ)	Ｌ(８３５ｍｍ)	S(４１５ｍｍ)
質量		２０ｋｇ	１０ｋｇ	２０ｋｇ	１０ｋｇ
金型耐圧	第１工程目	５００ｋＮ／Ｍ｛５０Ｔｏｎ／Ｍ｝（鋭角曲げ）
	第２工程目	８００ｋＮ／Ｍ｛８０Ｔｏｎ／Ｍ｝（つぶし曲げ）
最大板厚	ＳＰＣＣ	１．２ｍｍ		１．６ｍｍ
	ＳＵＳ	１．０ｍｍ		１．２ｍｍ

ヘミング所要圧力表

ＳＰＣＣ					ＳＵＳ
板厚ｔ (mm)	曲げ形状				板厚ｔ (mm)	曲げ形状

	所要圧力	Ｃ	所要圧力	２×ｔ		所要圧力	Ｃ	所要圧力	２×ｔ
０．６	9	3.0	23	1.2	０．６	15	3.0	35	1.2
０．８	12	3.0	32	1.6	０．８	20	3.0	50	1.6
１．０	15	3.5	40	2.0	１．０	25	3.5	60	2.0
１．２	17	3.5	50	2.4	１．２	26	3.5	80	2.4
１．６	24	3.5	63	3.2
