インチベンド金型
![](img/inch_bend_siyou.jpg)
仕 様 |
金型サイズ | Cst:2” | |||
曲げ方向 | 下向き | |||
曲げ精度 | ±30’ | |||
板厚(ダイ4面) | 0.5 | 0.8 | 1.0・1.2 | 1.5・1.6 |
材 質 | SPC・AL・SUS | |||
最大曲げ長さ | L=30 | |||
パンチチップ幅 | 10,15,20,25,30 | |||

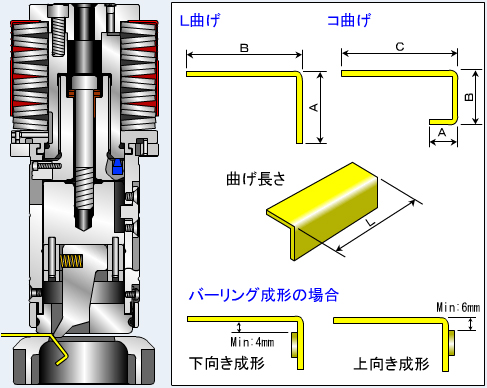

製品加工可能 サイズ |
√(A^2+B^2+L^2) < 52 (コ曲げの場合A又はCどちらか長いほう) |
|||
曲げフランジ長さ | Min | Max | ||
L曲げ(A) | 2.0 且つ 3×t | 35.0 | ||
L曲げ(B) | 5.0 | 35.0 | ||
コ曲げ(A) | 2.0 且つ 3×t | 12.0 (B-2t>14) 4.0 (B-2t≦14) |
||
コ曲げ(B | 3.5 | 25.0 | ||
コ曲げ(C) | 5.0 | 35.0 |
L=曲げ長さ
※本仕様は改良の為、予告無く変更する場合があります。
