タッピング金型V
EM機標準金型
![](img1/spec02.jpg)
■仕様2

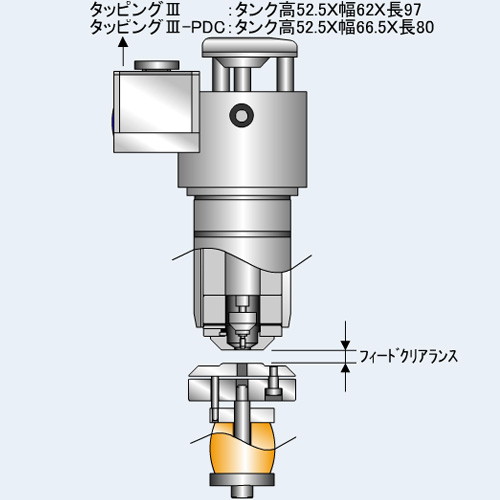

フィ−ドクリアランス | EM・VIPROSV・AC13mm VIPROS-PDC・VIPROS・PEGA・COMA:8mm |
被加工形状 | 平板・上向きバ−リング・下向きバ−リング 平板へのタップ加工で転造タップ特有のタップ周辺の材料盛上がりが問題となる場合、下穴に面取りをする金型が必要となります。この場合1工程目の下穴用金型の刃先径は面取り専用となります。面取りを行わない場合の下穴とは兼用できません。 タップ加工の前に、転造タップ用の下穴及びバ−リングが必要となります。 下向きバ−リングは専用ダイが必要となります。 |
加工材質 | SPCC、SPHC、SECC、AL(表面硬度:HV120未満) ※SUSについては、EM/AC/VIPROS機のみパラメータ、 SUS用タップ及び下穴の変更で可能 |
プログラム条件 (M機能) |
M08・M09指示(ニブリング加工不可) AP40・60・100対応 EM/AC/VIPROSの場合、別途M692・M693指示 (上死点加工のこと) |
タッピング油 (推奨品) |
アマダ純正タッピングオイルAM557(非塩素系) |
タッピング油 タンク容量 |
・タッピングV:200cc(約2,000ヒット) ・タッピングV-PDC:160cc(約1,600ヒット) |
タップ破損防止機構 | あり(下穴加工がない時の安全機構) |
適応機種 | 機種によってご使用できない場合があります。パンチホルダーの 種類によって加工可能なMサイズが変わります。 |
