5. NCT金型収納庫ｼｽﾃﾑﾗｯｸ 仕様

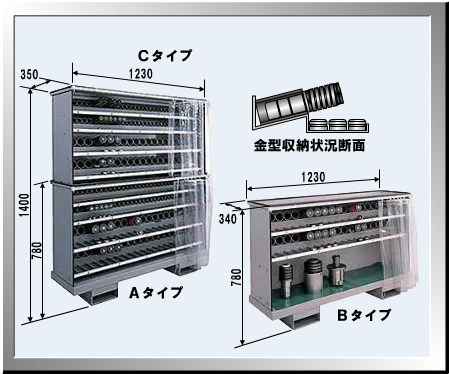

仕　 様

Ａタイプ（質量：９２ｋｇ） 段No． 金型サイズ パンチ個数 ダイ個数 ３〜４ Ast：1/2” ３１列×２段＝６２個 ３１列×２段×３＝１８６個 １〜２ Bst：１1/4” ２０列×２段＝４０個 ２０列×２段×３＝１２０個

Ｂタイプ（質量：８０ｋｇ）

段No．	金型サイズ	パンチ個数	ダイ個数
2〜3	Bst：１1/4”	20列×2段＝40個	20列×2段×3＝120個
1	Cst：2”〜Est：41/2”	1段（フリー）

Ｃタイプ（質量：７２ｋｇ）

段No．	金型サイズ	パンチ個数	ダイ個数
３〜４	Ast：1/2”	３１列×２段＝６２個	３１列×２段×３＝１８６個
１〜２	Bst：１1/4”	２０列×２段＝４０個	２０列×２段×３＝１２０個

※１．金型を収納した状態での移動は大変危険です。
        移動時には必ず金型を全て取り出してから行って下さい。
※２．移動にはフォークリフトをご使用ください。
        上部フックは固定用です。（吊り上げ使用禁止）
※３．平坦な場所に据え付けてください。
