材料の実態
|
| 板厚のバラツキ |
|
材料の実態
|
| 板厚のバラツキ |
 マイクロメータで測定 |
板厚により（例・ｔ1.0とｔ2.0）伸びしろは異なりますが、同じ公称板厚でも、次のような要因で板厚がバラツキ、伸びしろに影響をおよぼします。 ①公称板厚と実板厚の差 ②ロットごとのバラツキ ③定尺シート内でのバラツキ ④メーカーによる板厚差 ここでは、各要因の板厚分布状態の調査・分析してみました。 |
| ①公称板厚と実板厚の差 | |

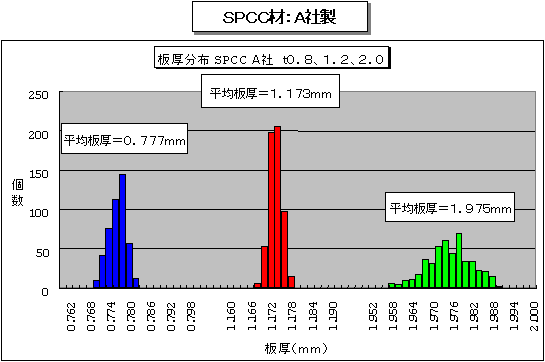

| 下のグラフは、Ａ社製ＳＰＣＣ（一般材）の３種類の板厚の板厚分布です。 例えば、公称板厚1.2ｍｍに対し、実板厚は1.166ｍｍから1.178ｍｍで、 バラツキ幅は0.012ｍｍ、平均板厚は1.173ｍｍあり、 公称板厚との差は0.027ｍｍ（2％）でした。 調査範囲内では、公称板厚と実板厚平均板厚との差は0～-4％でした。 |
|
 |
|
| ②ロットごと/ロット内のバラツキ | |

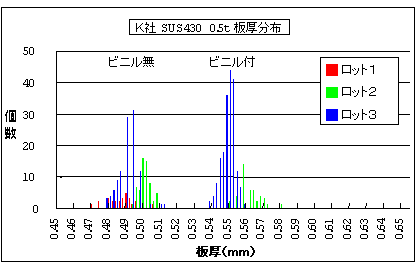

| （ロット＝ロール） | 下のグラフは、Ｋ社製ＳＵＳ430（一般材）ｔ0.5ｍｍの３ロットの板厚分布です。 調査範囲内では、ロットごとの平均板厚の差は±1.5％でした。 ロット内の平均板厚の差は±3.5％でした。 |
 |
|

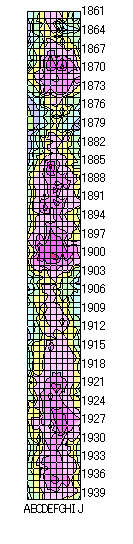

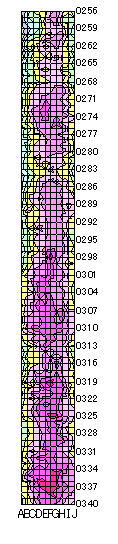

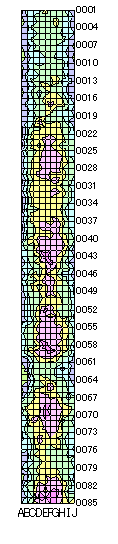

| 下のグラフは、SPCC-SB（コイル材）ｔ1.2ｍｍの板厚分布の一部です。 中央が厚く、１つのロットの中でもバラツキがあることがわかります。 |
|
始まり 中間 終了    |
|

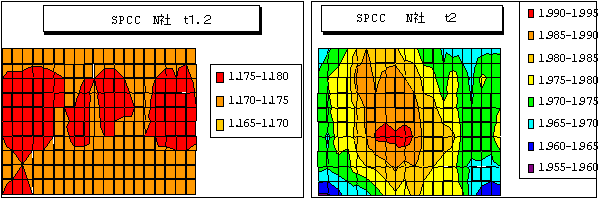

| ③定尺シート内でのバラツキ | |
| 下のグラフは、N社製SPCC（一般材）ｔ1.2、2.0ｍｍの定尺シート内の板厚分布です。 調査範囲内では、定尺シート内での板厚のバラツキ幅は±1.0％でした。 |
|
 |
|
| ④メーカーによる板厚差 | |

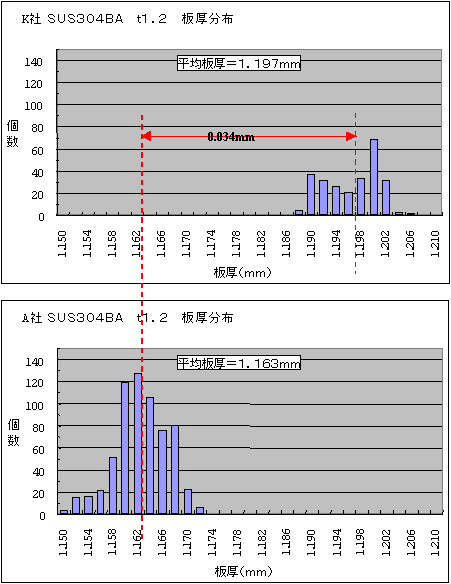

| 下のグラフは、SUS304BA（一般材）ｔ1.2ｍｍのK社とA社の板厚分布です。 K社の実板厚の平均は1.197ｍｍ、同A社は1.163ｍｍで、平均板厚の差は0.034ｍｍ（約3％）の差でした。 |
|
 |
|
 |
 |
||||
