１. スプリングバックとスプリングイン

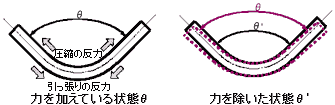

曲げは、圧縮応力と引張り応力が１ 枚の板の表裏に同居した変形です。
このため、必要な角度まで曲げても圧力を除くと反力によってはねかえってしまいます。
これを、スプリングバックと言います。
スプリングバック量は一般に角度で表されますが、その量は、材質、板厚、加圧力、曲げ半径などの条件で変化するもので、正確に予測することは困難です。
加圧力の状態によって反力の状態が変化し、圧力を除いたときに、角度が中に入ってしまう事があります。
これを、スプリングイン（スプリングゴー）といいます。
スプリングバック現象の傾向
１．同一金型・同一板厚では・・・・・・・ＳＰＣＣ ＜ＡＬ ＜ＳＵＳ
２．同一金型では板厚が薄いほどスプリングバックは大きい
３．仕上がり角度によって異なる
４．板厚に対する曲げＲが大きいほどスプリングバックは大きい
