フィラーとビームウィービングの併用によるＹＡＧ溶接
材質1：SUS304
材質2：SUS304
材質1：1.0t
材質2：1.0t
YAG溶接
YLR-1500II　【商品のご提案へ】
OYL210P
隙間の広い継ぎ手に対する溶接性の向上

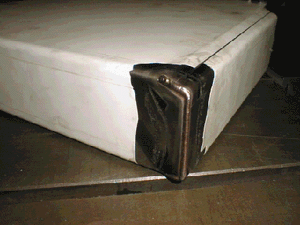

パーツはＮＣＴで切断後、ベンダーにて曲げてあります。ＹＡＧ溶接は、溶接部の隙間が大きいと溶接することができません。フィラーとビームウィービングを併用することにより、多少大きめの隙間がある製品にも対応することができます。

形状 加工速度
[mm/min]		 平均出力[W]
パルスエネルギー[J]		 周波数
[Hz]		 ガス流量
[?/min]		 アシスト
ガス種		 フィラー
有／無
1 角(片引き) 150 602[W]
24.0[J]		 25 25.0 窒素 有

パルス波形と継手形状
No.1 No.2 No.3 No.4 No.5
パ
ル
ス
波
形		 - - - -
継
ぎ
手
形
状		 - - - -
