マルチツールストッカー M.T.S.-MDｶｰﾄ 金型収納庫
仕 様

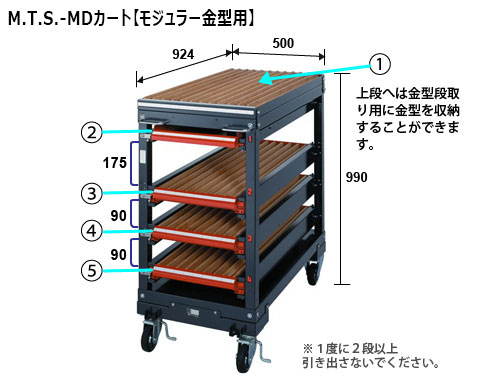

| 番号 | 名称 | 金型 | 棚列 |
|---|---|---|---|
| ① | 上段 | パンチ＆ダイ収納 | 11 |
| ② | １段目 | 引き出し式工具入れ | - |
| ③ | ２段目 | パンチ＆ダイ収納 | 8 |
| ④ | ３段目 | ダイ＆パンチ収納 | 8 |
| ⑤ | ４段目 | ダイ＆パンチ収納 | 8 |
| ⑥ | 取手 | 移動作業用 | |
| ⑦ | ｽﾄｯﾊﾟｰ | 引き出し移動防止 | |
| ⑧ | ｷｬｽﾀｰ | 2個：自在式 2個：固定式 | |
| ⑨ | 下部 | 固定ボルト4本(M12×170） | |
| 外形寸法 | 幅500mm×奥行き924mm×高さ990mm | ||
| 質量 | 乾燥質量:140kg 積載質量 MAX: 280kg | ||
※モジュラー金型はアマダモジュラーツーリングシステム専用の金型です。
１．各棚の金型収納列は、パンチおよびダイ共に共通です。
２．分割金型(100ｍｍ以下)の短いものを手前側に収納しないでください。
３．棚部軸受けは消耗品です。
