マルチツールストッカー M.T.S.-STｶｰﾄ 金型収納庫
仕 様

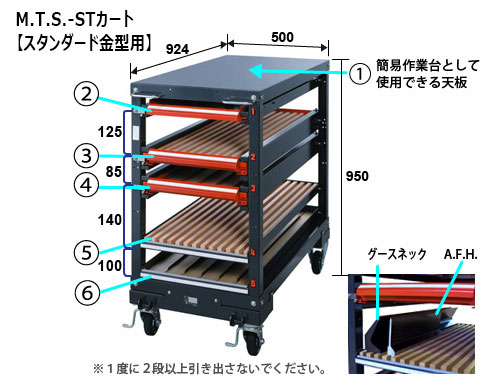

| 番号 | 名称 | 用途 | 棚列 | 最大収納本数 |
|---|---|---|---|---|
| ① | 上部 | 簡易作業台 | ||
| ② | １段目 | 引き出し式工具入れ | ||
| ③ | ２段目 | 引き出し式分割ﾊﾟﾝﾁ収納 | 10 | 標準またはAFH 10本 またはｸﾞ-ｽﾀｲﾌﾟ5本 |
| ④ | ３段目 | 引き出し式分割ダイ収納 | 5 | 5本 |
| ⑤ | ４段目 | 固定式1本物ﾊﾟﾝﾁ収納 | 12 | 標準またはAFH 12本 またはｸﾞ-ｽﾀｲﾌﾟ5本 |
| ⑥ | ５段目 | 固定式1本物ダイ収納 | 6 | 6本 |
| ⑦ | 取手 | 移動作業用 | ||
| ⑧ | ｽﾄｯﾊﾟｰ | 引き出し移動防止 | ||
| ⑨ | ｷｬｽﾀｰ | 2個：自在式 2個：固定式 | ||
| ⑩ | 下部 | 固定ボルト4本(M12×170） | ||
| 外形寸法 | 幅500mm×奥行924mm×高さ950mm | |||
| 質量 | 乾燥質量: 120kg 積載質量 MAX 280kg | |||
AFH金型（パンチ）はパンチ有効高さが120mmに統一された金型です。
１．１Vダイ用ダイホルダー、モジュラー金型は収納できません。
２．ダイの金型幅が60mmを超えるものは収納できません。
３．金型の質量・形状によっては収納本数が異なります。
４．棚部軸受けは消耗品です。
