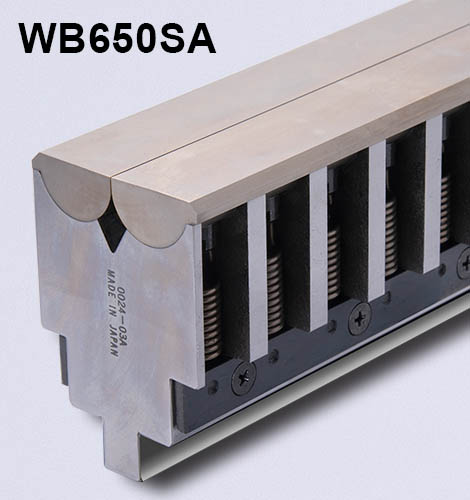

ウイングベンドWB650SA
![](../WingBend/img/650sa_price650.jpg)
![ウイングベンド650SA写真](../WingBend/img/650sa_img13_thumb.jpg)
![](../WingBend/img/650sa_img15_thumb.jpg)
![ウイングベンド加工サンプル](../WingBend/img/img8_thumb.jpg)
![ウイングベンド加工サンプル](../WingBend/img/img14_thumb.jpg)
![ウイングベンド加工サンプル](../WingBend/img/img9_thumb.jpg)
仕様 |
---|
型式 | WB650SA | |
V幅 mm | 30相当 | |
加工 板厚 |
SPCC mm | 1.6~6.0 |
SUS mm | 1.5~4.5 | |
アルミ mm | 2.0~6.0 | |
最小加工角度 | 80° | |
金型長さ mm | 50,100,200,500 | |
金型幅 mm | 60 | |
金型高さ mm | 90 | |
金型耐圧 | 1000kN/m | |
ホルダー との適合 |
FEAT AFH ダイホルダー |
〇 |
分割1V ダイホルダーR |
〇 | |
専用レール | ×(WB650専用レールには取り付け不可) |
*WB650SAで板厚6.0mmを加工する場合、パンチ先端は1R以下をご使用ください。
パンチ先端が1Rより大きくなると、金型耐圧を超える場合があります。
*材料によっては曲げ部、外Rにヒビ割れが発生する場合があります。
*NT付きの機械はダイレクトモードで加工してください。
*曲げ伸び値はV曲げと多少異なります。実際に曲げて確認が必要です。
*黒皮材は材料の特性上、外Rの部分から黒皮が剥がれ落ちます。
*レール仕様のWB650は専用レールが必要となります。
