ウイングベンドWB650SA

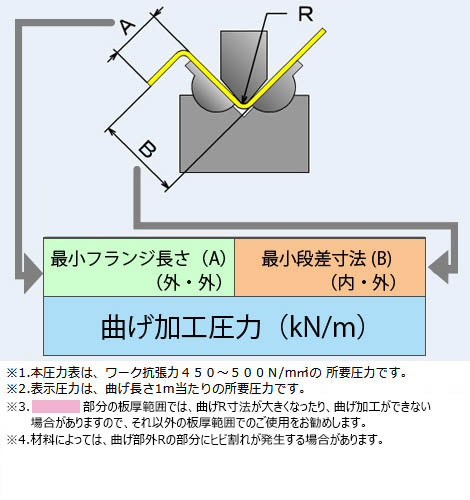

![](../WingBend/img/tonnage650sa.jpg)
圧力表 | ※単位: kN/m |
---|
形式 | WB650SA | |||||
最小フランジ長さA(mm) | 14.0 + 曲げ伸び値 | |||||
最小折り返し長さB(mm) | 32.0 + 曲げ伸び値 | |||||
仕様パンチR寸法 | R0.2 | R1 | R3 | R5 | R10 | |
板厚 (mm) |
0.5 | 100 | 100 | 100 | 100 | 220 |
0.8 | 100 | 100 | 110 | 130 | 230 | |
1.0 | 110 | 120 | 120 | 140 | 250 | |
1.2 | 110 | 120 | 120 | 150 | 270 | |
1.6 | 110 | 120 | 130 | 160 | 280 | |
2.0 | 120 | 130 | 140 | 160 | 360 | |
2.3 | 140 | 140 | 150 | 190 | 390 | |
2.6 | 180 | 190 | 200 | 240 | 510 | |
3.2 | 250 | 370 | 280 | 310 | - | |
4.0 | 410 | 430 | 440 | 510 | - | |
4.5 | 500 | 530 | 540 | 660 | - | |
6.0 | 970 | 1000 | - | - | - |
