ＡＧＲＩＰ-A 推奨ダイホルダ－

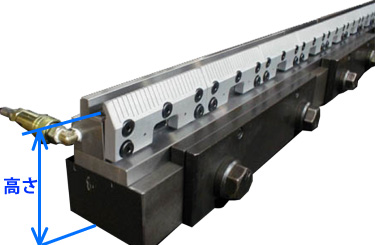

油圧ダイホルダー
- 油圧機構の採用によりスイッチひとつで金型の
クランプ・アンクランプを実現
- レンチレスによる金型交換作業
- 新機構の締め板スリットにより、分割型の固定が確実
- リターンベンド確保のために、締め板は脱着可能
- AGRIP-A（油圧式）が取り付いている場合は、
油圧ポンプ共用にて後付け可能
| 仕様 | 内容 |
|---|---|
| ダイ固定方式 | 油圧による締め板駆動 |
| 適用金型（ダイ） | アマダ製標準分割1Vダイ アマダ製ダイ（取り付け幅14mm） |
| ダイホルダー高さ | H=51.5mm （下部テーブル上面より） |
| 金型クランプ力※ | 6.7kN｛670kgf｝ （吐出圧24.5MPa｛250kgf/cm2｝時） |
| 油圧作動圧力 | 24.5MPa｛250kgf/cm2｝ |
| 金型耐圧 | 1000kN/m｛100ton/m｝ |
| 機種 | テーブル長さ | 油圧ダイホルダー 組み合せ長さ |
|
|---|---|---|---|
| HDS | HDS5020NT | 2070mm | 2000mm×1本 |
| HDS8025NT | 2600mm | 1250mm×2本 | |
| HDS1303NT | 3220mm | 2000mm×1本 ＋ 1250mm×1本 | |
| HDS1703NT | |||
| HDS2203NT | |||
| HDS2204NT | 4280mm | 2125mm×2本 | |
| FBDⅢ | FBDⅢ5012NT | 1200mm | 1250mm×1本 |
| FBDⅢ8020NT | 2000mm | 2000mm×1本 | |
| FBDⅢ1025NT | 2500mm | 1250mm×2本 | |
| FBDⅢ1253NT | 3000mm | 1500mm×2本 | |
| FMB | FMB3613NT | 1300mm | 1250mm×1本 |
