NEXIII Ast Tool Code

NEXIII

Tool Code

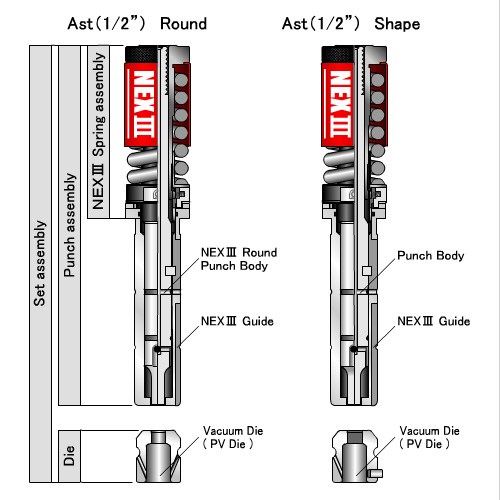

NEXIII: Ast Air-blow Tool Code Table

name	Punch Material	Die		Round		Shape
		Die		φ1.5～φ12.7mm		Inscribed 12.7mm
		Type	Material	TML	No TML	TML	No TML
Set Assembly	APH	PV	SKH	36HM20	36HP20	37HM20	37HP20
Set Assembly	SKH	PV	SKH	36FM20	36FP20	37FM20	37FP20
Punch Assembly	APH	－	－	11HM20	11HP20	12HM20	12HP20
Punch Assembly	SKH	－	－	11FM20	11FP20	12FM20	12FP20
Punch Body	APH	－	－	41HM20		42H020
Punch Body	SKH	－	－	41FM20		42F020
Guide		－	－	51FM20	51FP20	52FM20	52FP20
Spring assembly		－	－	982000
Die		PV	SKH	261V20		271V20
