【V曲げ圧力表（単位：kN/m）】

板厚（mm）	ゴム硬度80（赤）	ゴム硬度90（青）
0.4	60	70
0.5	70	90
0.6	80	100
0.8	100	130
1.0	120	160
1.2	140	180
1.6	180	250
2.0	220	300
2.3	-	350
3.2	-	500

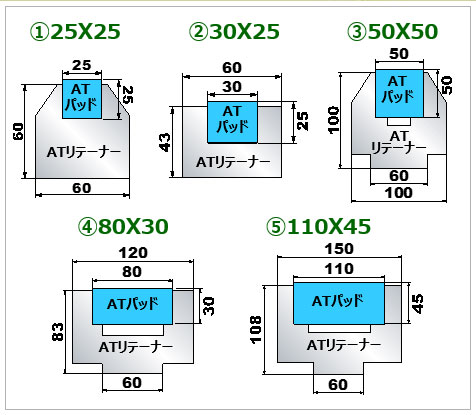

　ウレタンサイズは30ｘ25
　パンチは角度90°先端R0.2
　製品材質はSPCC

【 R曲げ圧力表（単位：kN/m）】

板厚（mm）	R10	R15	R17.5	R20	R25	R30
0.4	130	160	180	210	260	310
0.6	150	180	210	240	290	350
0.8	170	210	230	270	330	400
1.0	190	230	270	300	360	430
1.2	220	250	290	340	390	470
1.6	260	300	340	400	460	550
2.0	310	360	400	470	550	660
2.3	380	430	470	550	660	790
3.2	470	520	550	650	790	950

　ウレタンサイズは80ｘ30（R30は110x45を使用）
　ウレタン硬度90（青）
　製品材質はSPCC

【 加工製品内R（単位：kN/m）】

板厚（mm）	R10	R15	R17.5	R20	R25	R30
0.4	10.7	17	20.5	23.6	30.8	39.4
0.5	10.6	16.5	19.7	22.6	29.8	37.2
0.6	10.5	16	19	22	29	35.5
0.8	10.4	15.8	18.5	21.3	27.5	34
1.0	10.4	15.6	18.3	21	26.7	32.7
1.2	10.3	15.5	18.1	20.8	26.4	32.2
1.6	10.3	15.3	18	20.7	26	31.7
2.3	10.2	15.2	17.8	20.5	25.7	31.2

　ウレタンサイズは80ｘ30（R30は110x45を使用）
　ウレタン硬度90（青）
　パンチは標準ラジアスルーラーを使用
　製品材質はSPCC

【 加工製品内R（単位：kN/m）】

板厚（mm）	R10	R15	R17.5	R20	R25	R30
0.4	11.9	18.6	22.5	26.3	35.7	45.3
0.5	11.7	18.2	21.7	25.4	33.6	42.1
0.6	11.6	17.8	20.8	24.5	32	40.3
0.8	11.3	17.4	20.5	23.6	30.4	37.5
1.0	11	16.9	20	23.3	29.5	36
1.2	10.9	16.6	19.6	22.8	28.4	35.2
1.5	10.7	16.3	19.2	22.3	27.8	34.3
2.0	10.6	16	18.8	21.8	27.2	33.4

　ウレタンサイズは80ｘ30（R30は110x45を使用）
　ウレタン硬度90（青）
　パンチは標準ラジアスルーラーを使用
　製品材質はSUS
