ATパッド・ATリテーナー（ポリウレタンダイ）
| 仕様 |
|---|
- V曲げ
- R曲げ
【硬度別の選定目安】
| ゴム硬度 | 色 | 特徴 |
|---|---|---|
| 90 | 青 | 基準 |
| 80 | 赤 | 曲げRは大きくなるが曲げ圧力が小さい |
| 95 | 黄 | 曲げRは小さくなるが曲げ圧力は大きくなる |
【サイズ別の選定目安】

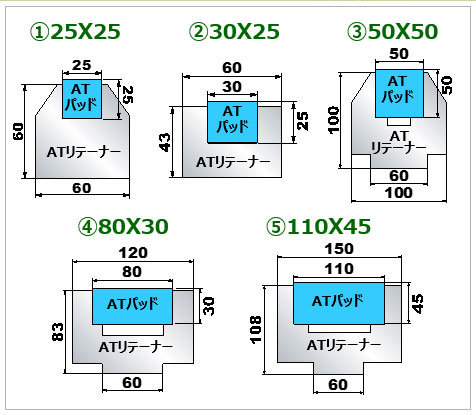

| 幅ｘ高さ（mm） | 板厚（ｍｍ） |
|---|---|
| 25x25 | ~2.3 |
| 30x25 | ~3.2 |
| 50x50 | ~3.2 |
【硬度別の選定目安】
| ゴム硬度 | 色 | 特徴 |
|---|---|---|
| 90 | 青 | 基準 |
| 80 | 赤 | 曲げ圧力は小さくなるが突っ込みが深くなる |
【サイズ別の選定目安】
| 幅ｘ高さ（mm） | 使用パンチR |
|---|---|
| 25x25 | ~R20 |
| 30x25 | ~R30 |
| 50x50 | ~R30 |
