曲げ加工に影響する属性

　
曲げ製品の評価

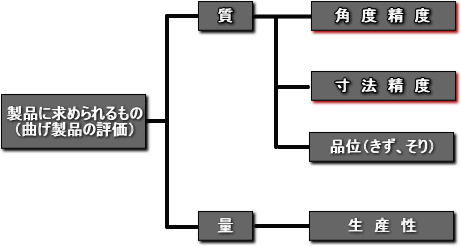

曲げ製品の評価は、「質」と「量」に分けられます。
そして、寸法精度・角度精度、「品位（きず、そり）「生産性」といった曲げ製品に求められるもの全てに影響を与える属性を無視することができません。

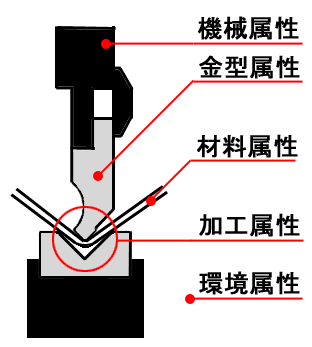

影響を与える5大属性
曲げ製品の「質」の評価のひとつに、寸法精度・角度精度があげられますが、この寸法精度・角度精度に影響を与える属性は

　①機械属性　（どんな機械を使って）
　②金型属性　（どんな金型を使って）
　③材料属性　（どんな材料を使って）
　④加工属性　（どんな加工方法を使って）
　⑤環境属性　（どのような環境で）

の５大属性に分類されます

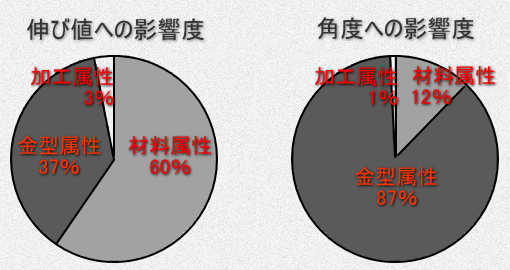

伸び値・角度への影響度

　５大属性の中でも大きく影響する度合いを示した例が下記のグラフです。

SPCCの場合

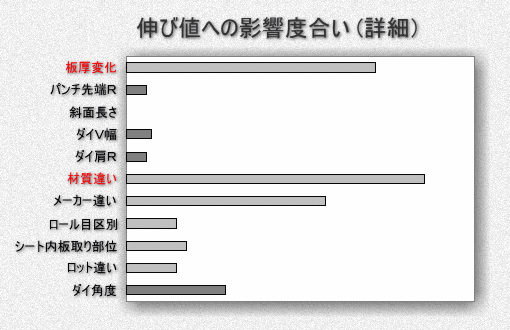

伸び値への影響度合い（詳細）
伸び値への影響度をもう少し詳しく見てみると

◆　板厚変化の影響度合いが大きい
◆　材質の違いの影響度合いも大きい
◆　金型各部の仕様により伸び値もかなり変化することがわかります。



影響が一番大きい要因
寸法精度、角度精度ともに影響が一番大きいのは材料属性の板厚のバラツキでした


寸法精度向上のポイント
板厚、材質（材料定数）、金型仕様についてより緻密に対応する事が、寸法精度向上のポイントであることがわかります
