脱着方法 (2”インチベンド金型説明・計算ソフト)
脱着方法
(1) 取り外し

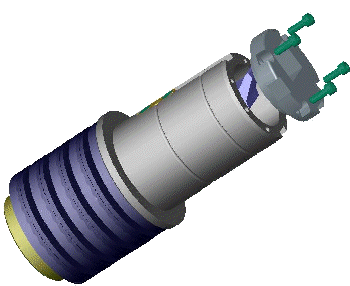

1.ガイドのボルト4本を外しストリッパープレートを取り外します。

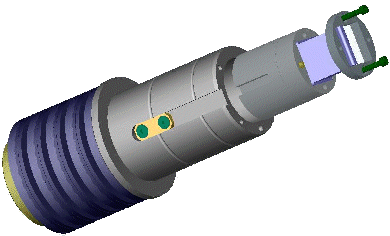

2.通常、金型と同じようにガイドの裏側より引きボルトを緩めパンチを抜き取り パンチの上面(チップ側)のM4のボルト2本を外し、チップ押さえを外します。

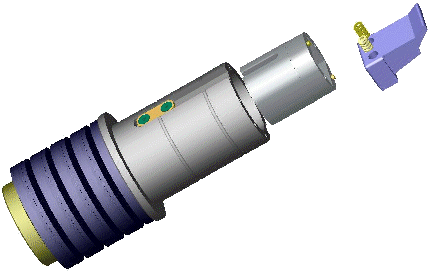

3.チップを抜きます。(この時チップに付いているスプリングが無くならないように注意してください。)
![チップを抜きます](img/inchbend/Assy3_s.gif)
(1) 取り付け
- パンチボディーのチップ装着面、パンチチップ装着面のゴミなどを完全に除去します。
- パンチチップのスプリング取り付け穴にスプリングを入れパンチチップのスプリング側と ボディーのピンを垂直方向に取り付けます。
- チップ押えのザグリ側を上向きに取り付けM4のボルトを締めます。
- ガイド内面の完全に除去しパンチボディー外周面に潤滑油を塗布します。
- パンチボディーをガイドに入れ込み,引きボルトでしっかりと固定します。
- ストリッパープレートを組み付け、ボルトをしっかり固定します。
