概要・仕様 (2”インチベンド金型説明・計算ソフト)
概要
インチベンド金型はプレスブレーキで曲げるのには危険である、小さな製品をタレットパンチプレスで加工する事を可能にした金型です。
曲げ加工から完成品のジョイントバラシまでを同じ型で行う、今までに無い加工方法を取り入れています。また、下向き方向に曲げ加工を行うため、バリ方向を内側にする事ができ、タレットパンチプレスでの加工により安全且つ短時間に高精度の加工を実現しました。
加工板厚により、専用ダイの方向を変え各板厚に対応できます。
ご使用になる前に取扱説明書を良くお読みの上、その内容を十分に理解されますようお願い申し上げます。なお、取扱説明書は必ず保管してください。
取扱説明書
2”インチベンド金型説明・計算ソフト | ![]() |
2007年8月版 |
---|
仕様
金型サイズ | 2インチ | ||
---|---|---|---|
曲げ方向 | 下向き | ||
板厚 | 0.5t 0.8t 1.0t 1.2t 1.5t 1.6t | ||
材質 | SPCC系 AL SUS | ||
曲げ幅(MAX) | 30mm | ||
分割対応 (チップ幅) |
10、 15、 20、 25、 30mm | ||
製品加工可能 サイズ |
√(A2+B2+曲げ幅2) <52 (コ曲げの場合A又はCのどちらか長い方) | ||
L曲げフランジ長( A ) | A MIN=2.0mm 且つ 3×板厚≦A≦35mm | ||
L曲げフランジ長( B ) | B MIN=5mm 、 B MAX=35mm | ||
リターンベンド コ曲げ |
A | MIN=2.0mm 且つ 板厚×3以上 | MAX=12mm( B-2tが14mmを越える) MAX= 4mm( B-2tが14mm以下) |
B | MIN B-2t=3.5mm | MAX =25mm | |
C |
MIN=5.0mm | MAX=35mm |

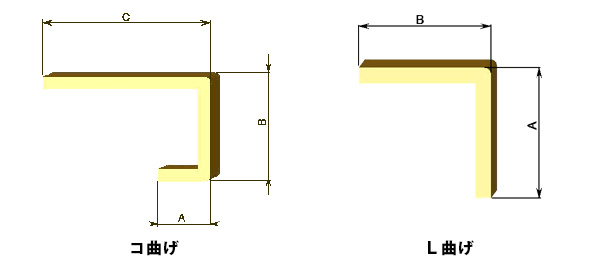

![コ曲げ・L曲げ](img/inchbend/ko_Lmage.jpg)
バーリング成形の場合
![バーリング成形の場合](img/inchbend/under_up_br.jpg)
* ダイは四面使用
* 板厚 1mmはダイ1.2t用を使用
* 板厚 1.5mmはダイ1.6t用を使用
* チップ幅は製品に合わせるため、都度決定になります。
![]() |

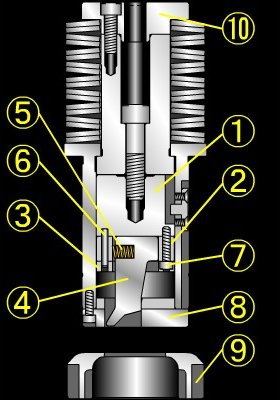

No. | 部品名 | 型式 | 数量 |
1 | 2”シェープトクパンチボディー | 1 | ||
2 | パンチチュカンバン | 1 | ||
3 | パンチチップオサエ | 1 | ||
4 | パンチチップ | 1 | ||
5 | コイルスプリング | SWF8−15 | 2 | |
6 | ノックピン | Φ4×25 | 2 | |
7 | アナツキボルト | M4×25 | 2 | |
8 | ストリッパープレート | 1 | ||
9 | インチベンドダイ | 1 | ||
10 | 2”エアブローガイドAssy | 1 |
