プログラムAP100 (2”インチベンド金型説明・計算ソフト)
下向き曲げ加工プログラム作成手順(AP100)

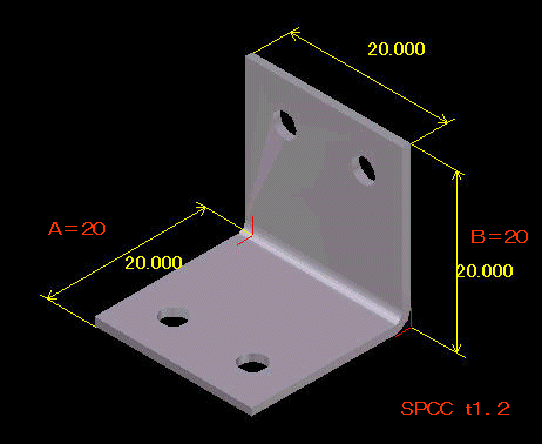

* 下図製品を例に手順の説明をします。
AP100でプログラム作成前に、「インチベンド取扱説明書」内の「L曲げの計算」ソフトを用い 展開長、金型中心座標の計算を行ってください。コ曲げも同様の手順です。
AP用 計算ソフト L曲げへ | AP用 計算ソフト コ曲げへ |
![]() |
L曲げの計算ソフトによる 計算結果 |
( 展開長 )=( 38.26 ) | |
P ZA=19.13 | |
伸び値=1.74 | |
板厚毎のオフセット量 | |
t0.5のとき 19.3mm | |
t0.8のとき 19.6mm | |
t1.2のとき 20.0mm | |
t1.6のとき 20.4mm | |

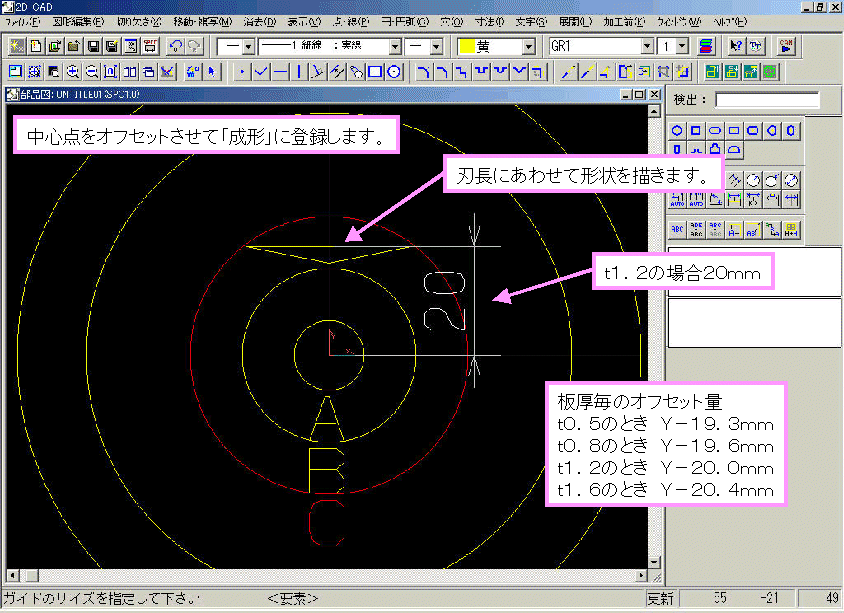

1.成形金型の登録
![成形金型の登録](img/inchbend/AP_face.gif)
2.CAD図の作成(面出し)
AP用 計算ソフト L曲げへ | AP用 計算ソフト コ曲げへ |
![CAD図の作成(面出し)](img/inchbend/CAD_face.gif)

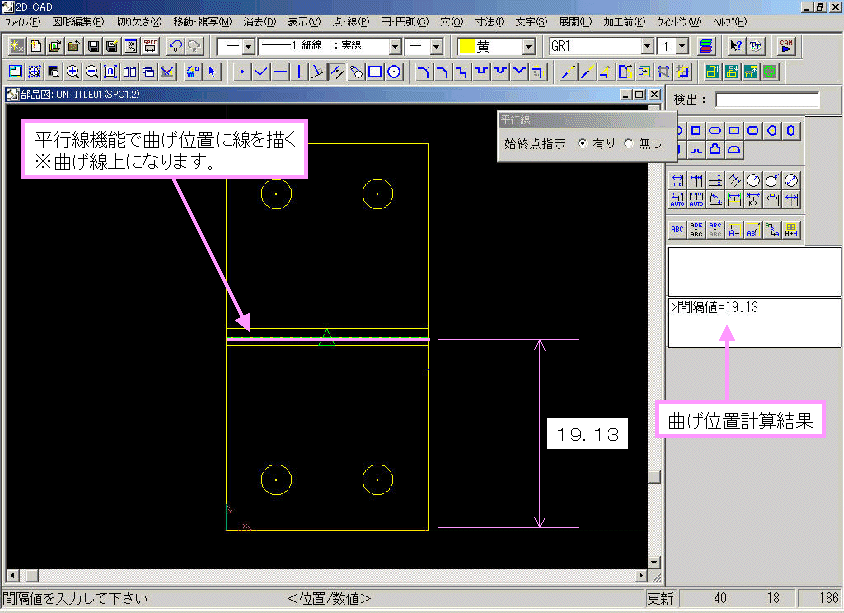

3.CAD図の作成(曲げ線描画)
曲げ位置は計算結果 L曲げ=P ZA コ曲げ=P ZA 、P ZB を入力してください。
計算ソフト L曲げへ | 計算ソフト コ曲げへ |
![CAD図の作成(曲げ線描画)](img/inchbend/CAD_BendLine.gif)

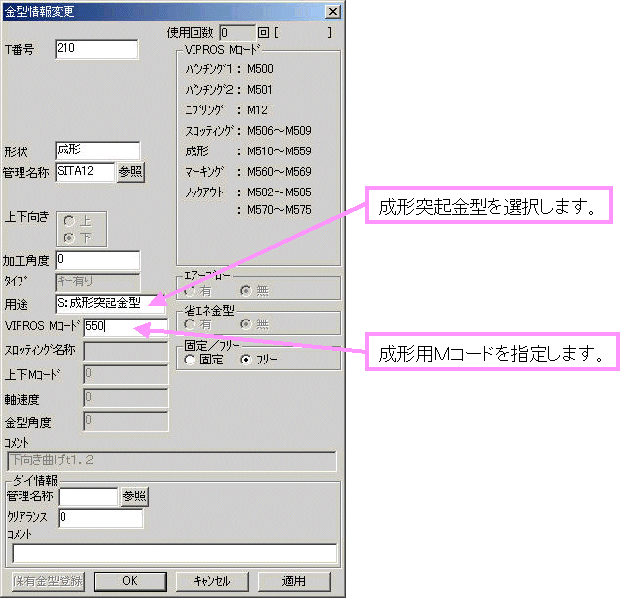

4.金型配置登録
![金型配置登録](img/inchbend/CAD_ToolRegister.gif)

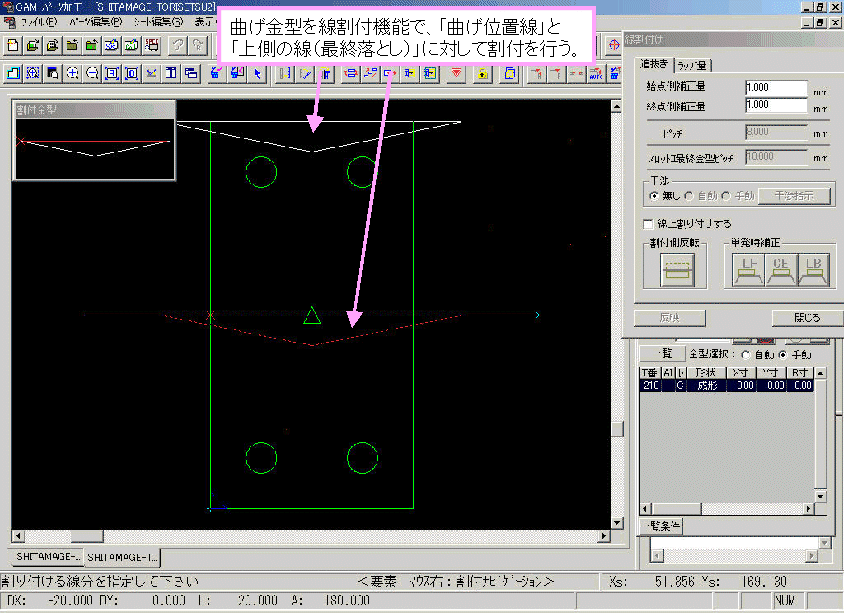

5.金型割付(曲げ金型)
最終加工のジョイントバラシ割付座標値は計算ソフトのPZE値を入力してください。
![金型割付(曲げ金型)](img/inchbend/CAD_ToolLayout.gif)

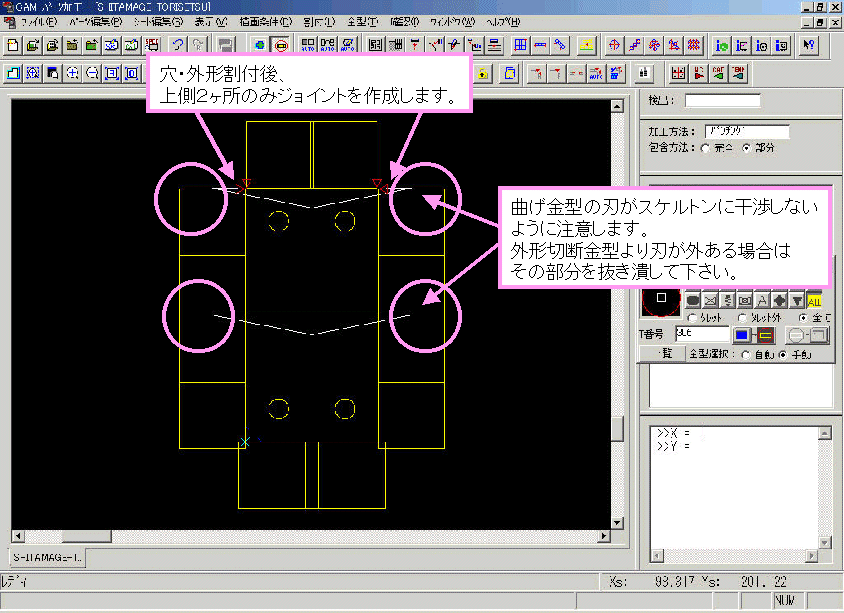

6.金型割付(穴・外形)
![金型割付(穴・外形)](img/inchbend/CAD_ToolLayout_Hole.gif)

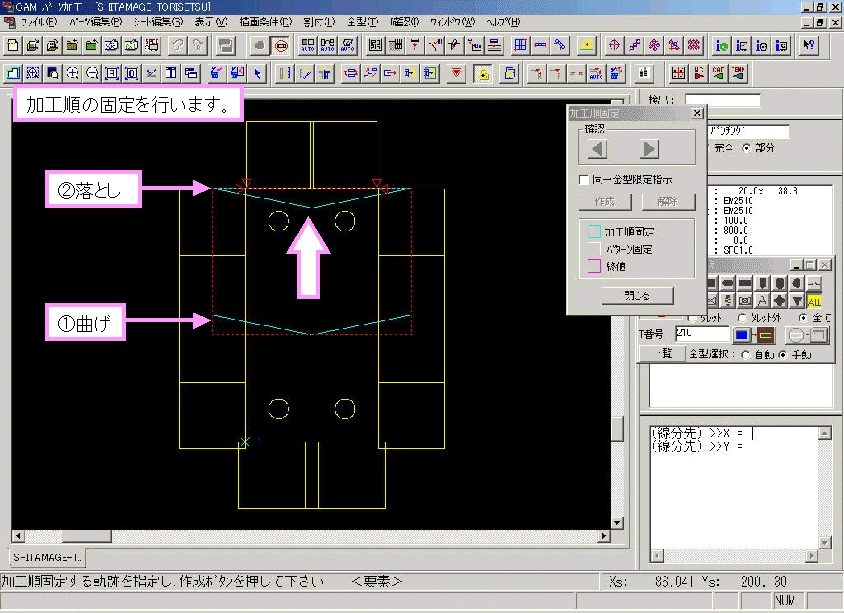

7.加工順固定
![加工順固定](img/inchbend/ProcessOrder.gif)

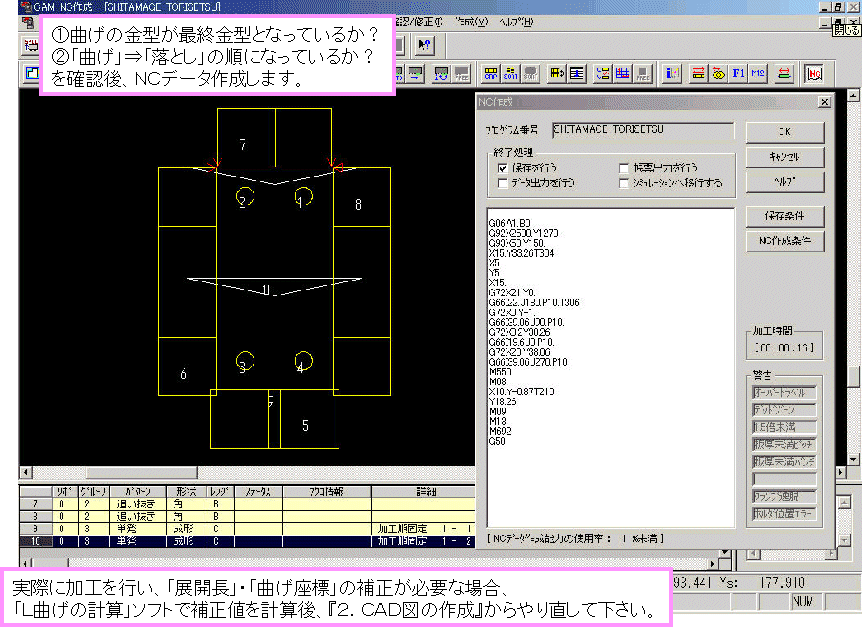

8.打ち抜き順序の確認・NCデータ作成
![打ち抜き順序の確認・NCデータ作成](img/inchbend/CAD_PressOrder.gif)
